Spécifications du produit

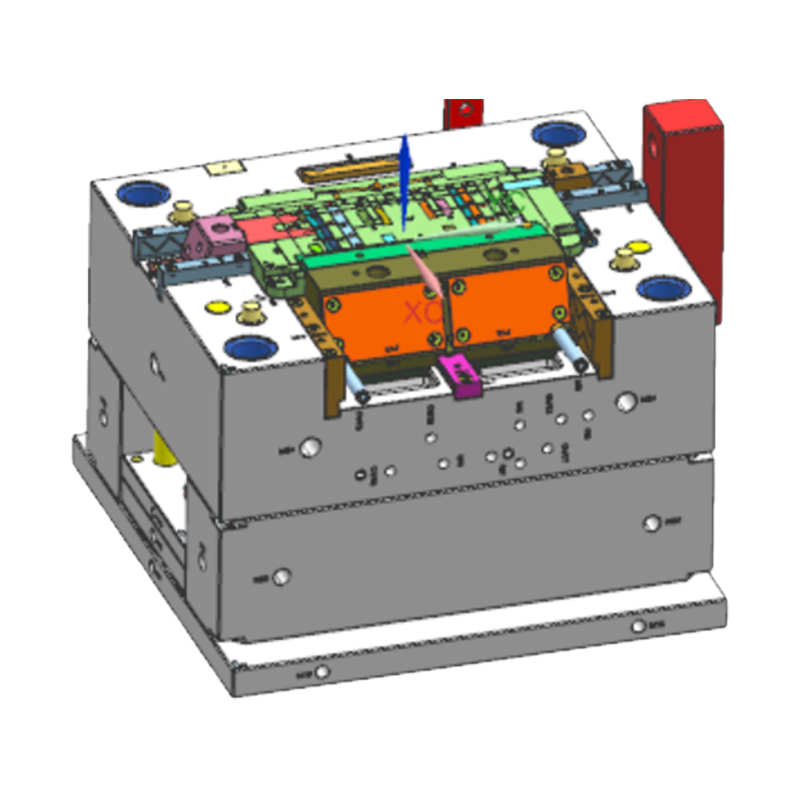

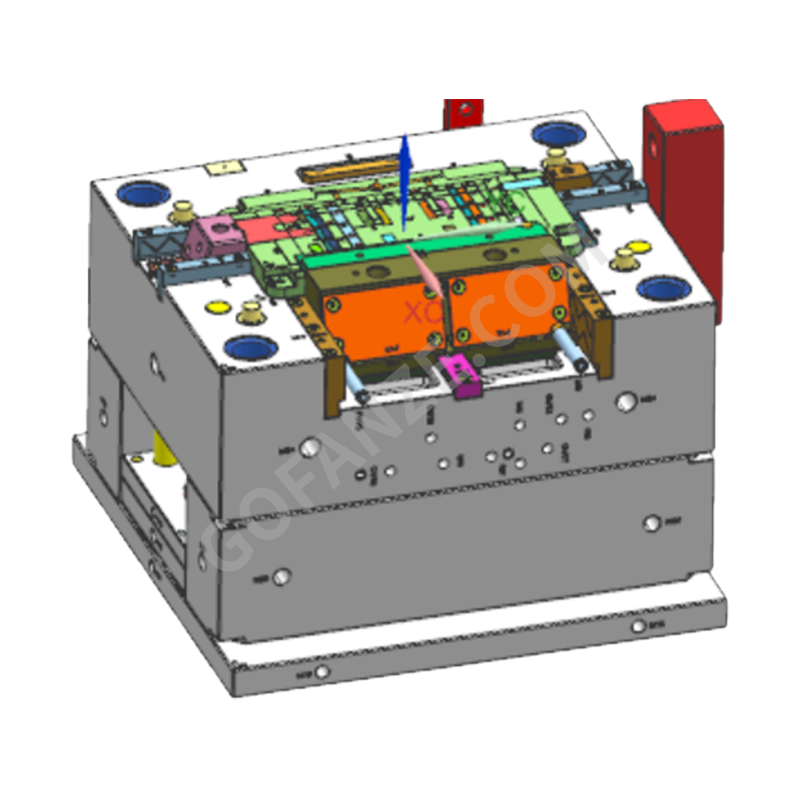

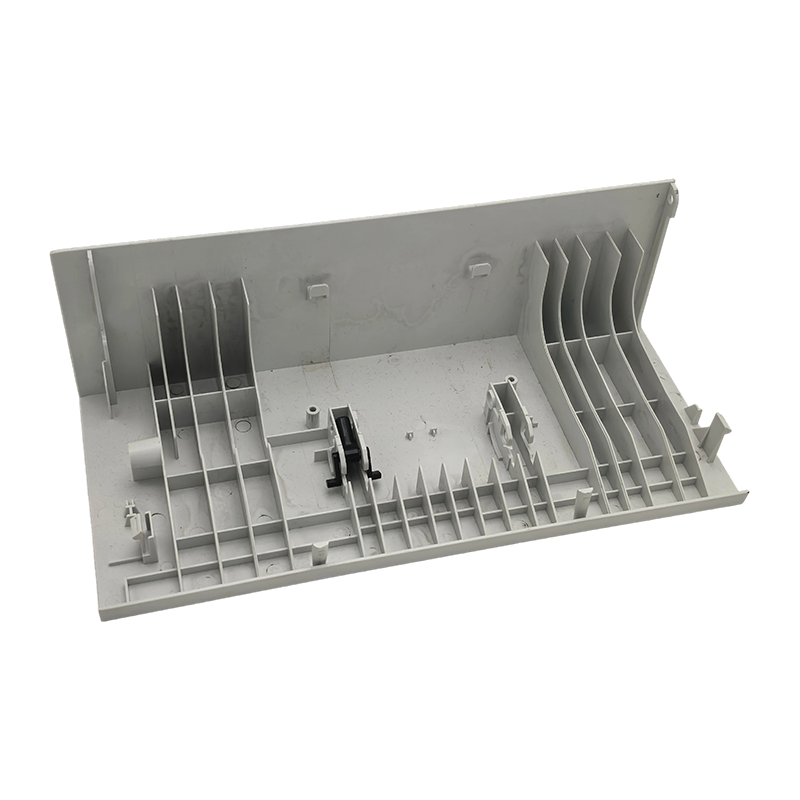

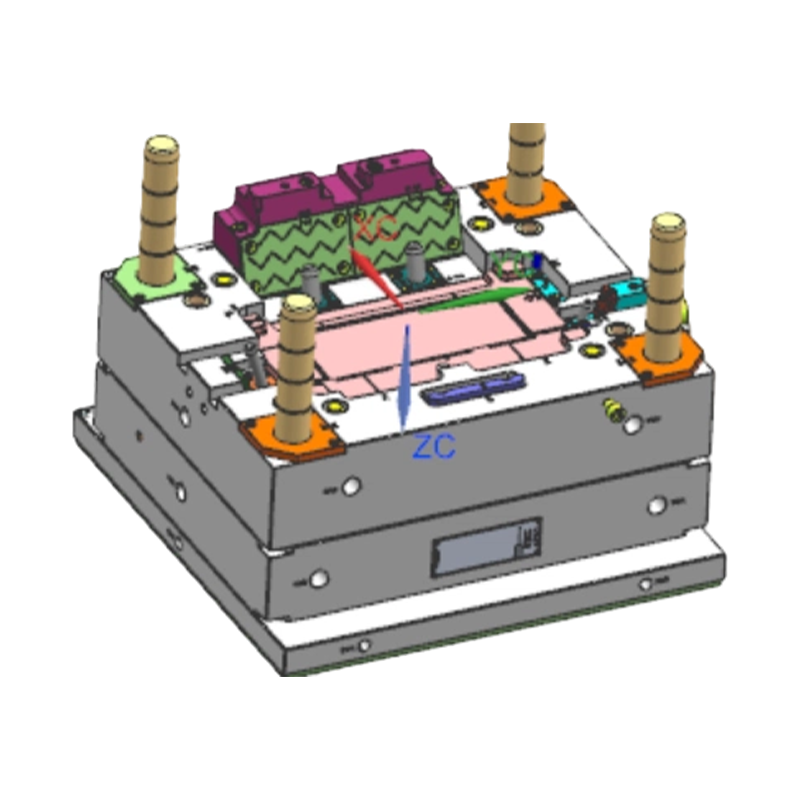

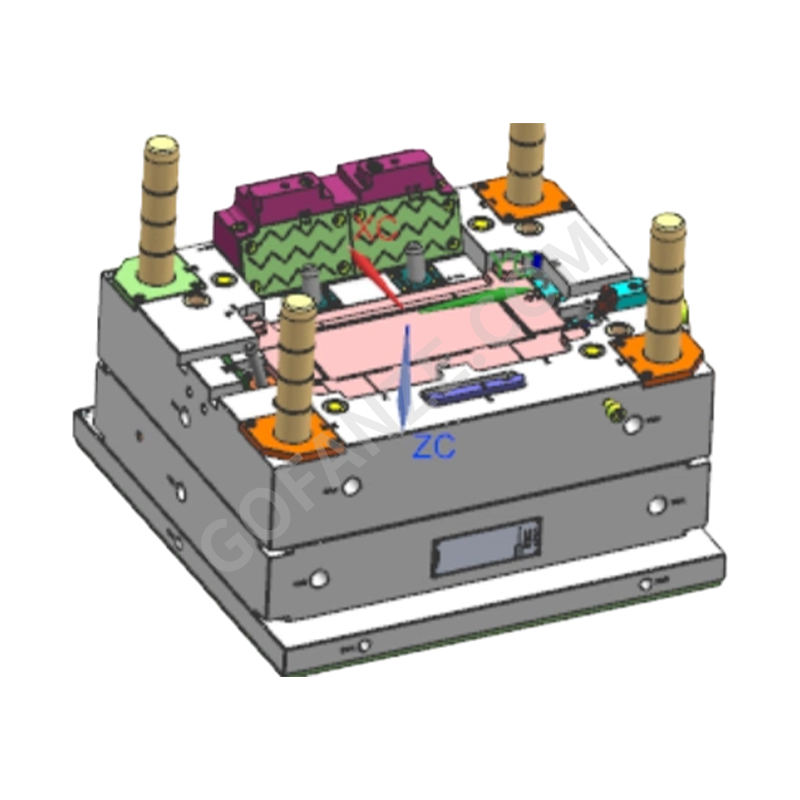

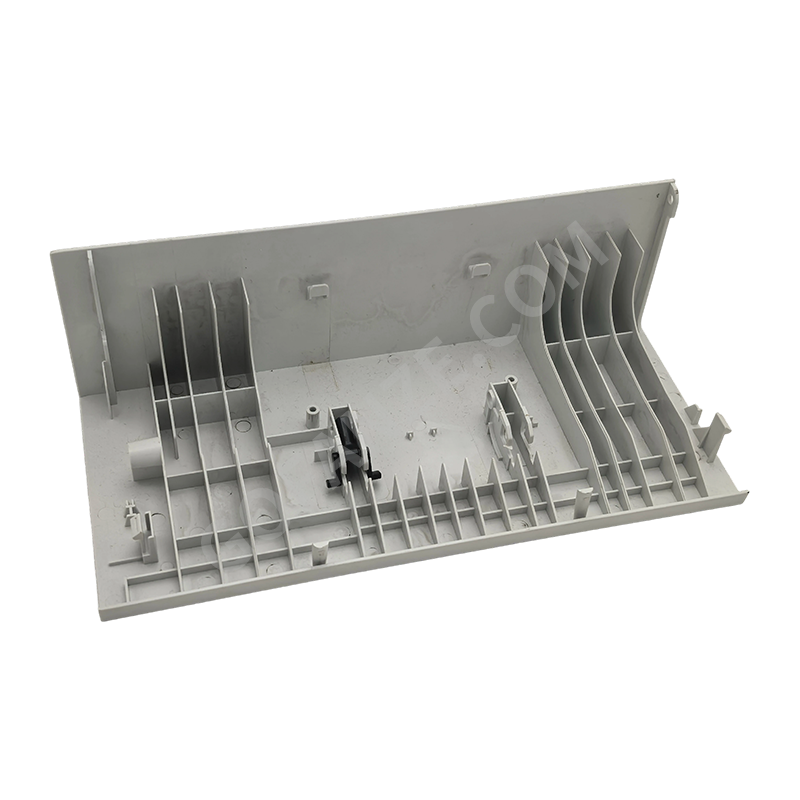

Panneau de couverture arrière de l'imprimante
- Matériaux compatibles : ABS ignifuge (UL94 V0), alliage PC/ABS — alliant ignifugation et résistance aux chocs
- Caractéristiques structurelles : Coque à paroi mince de grande surface avec ouvertures de fentes de ventilation, découpes d'interface, ouvertures de chemin de papier et structures de montage à encliquetage/bossage à vis
- Précision dimensionnelle : Ajuster les espaces avec les panneaux latéraux et la coque inférieure strictement contrôlés ; positions de la ligne de séparation définies selon les exigences d'assemblage
- Finition de surface : Gravure de texture (normes VDI/MoldTech) ou finition de peinture ; surface exempte de marques d'affaissement visibles, de lignes de soudure et de marques d'écoulement
- Configuration de l'assemblage : Fixation combinée par encliquetage et par bossage à vis ; exigences de conception à dégagement rapide prises en charge
- Couleur: Moulage par injection selon le code couleur spécifié par le client ; couleur de résine naturelle ou mélange de mélanges maîtres pris en charge
Composants en plastique pour imprimante (spécifications générales)
- Matériaux compatibles : ABS, PC/ABS, PP, HIPS, ABS/PC ignifuge (UL94 V0/V2)
- Types de pièces : Panneaux de coque extérieurs, pièces structurelles fonctionnelles, guides en papier, couvercles de compartiment de cartouche d'encre, cadres de panneaux de commande, supports structurels internes
- Types de moules : Cavité simple/multicavité avec mécanismes d'éjection à curseur et à élévateur ; systèmes à canaux chauds pris en charge
- Finition de surface : Gravure de texture, polissage miroir, traitement de surface de la base de peinture — appliqué par classification des qualités d'apparence des pièces
- Tolérance dimensionnelle : Tolérances de surface d'accouplement d'apparence selon les spécifications d'étirage ; uniformité de l'épaisseur de paroi sur les pièces à parois minces strictement contrôlée
- Processus secondaires : Soudage par ultrasons, assemblage par encliquetage, application d'étiquettes et assemblage de composants finis en plusieurs parties
- Matériaux certifiés : Matières premières certifiées UL, RoHS et SGS disponibles avec documentation de test à l'appui
Domaines d'application
Panneaux de protection arrière et composants en plastique de l'imprimante :
- Couvercles arrière du corps de l'imprimante à jet d'encre, butées arrière du bac à papier et couvercles du compartiment de la cartouche d'encre
- Couvercles de porte arrière d'imprimante laser, couvercles d'accès au chemin de papier et portes du compartiment à cartouches de toner
- Couvercles de scanner d'imprimante multifonction (MFP), couvercles d'alimentation en papier ADF et panneaux latéraux
- Coques de carrosserie et couvercles de compartiments multimédias pour imprimantes d'étiquettes et d'imprimantes de codes-barres
- Couvercles de panneaux de carrosserie de traceur grand format et pièces structurelles du compartiment de support de rouleau
- Panneaux de coque d'imprimante 3D, couvercles de mécanisme d'alimentation en filament et panneaux de boîtier électronique
FAQ et considérations techniques
Q1 : Les panneaux de couverture arrière de l'imprimante ont de grandes surfaces et présentent une déformation importante après moulage — comment cela est-il résolu ?
Le gauchissement des grands panneaux de couverture à parois minces est un défi courant dans le moulage par injection de boîtiers d'imprimante, provoqué par un refroidissement inégal provoquant un retrait différentiel sur toute la pièce, un flux de remplissage déséquilibré dû à un placement de grille sous-optimal et des caractéristiques de retrait de matériau anisotropes. Les contre-mesures comprennent : l'analyse du flux de moule CAE pendant la conception du moule pour optimiser le nombre et le placement des portes pour un remplissage équilibré ; la conception conforme du canal de refroidissement pour améliorer l'uniformité du refroidissement ; la géométrie de précompensation incorporée dans les surfaces de la cavité du moule ; et la sélection de qualités ABS modifiées isotropes à faible retrait. Des essais itératifs de moules T1 et T2 sont effectués jusqu'à ce que le gauchissement soit dans la tolérance de planéité d'étirage.
Q2 : Les lignes de soudure apparaissent sur les surfaces d'apparence des imprimantes — comment sont-elles améliorées ?
Des lignes de soudure se forment aux points de convergence du front de fusion et ne peuvent pas être entièrement éliminées dans les pièces moulées par injection à paroi mince. Les mesures d'amélioration comprennent : le repositionnement des portes pour diriger les lignes de soudure vers des zones non apparentes telles que des surfaces internes ou des zones cachées ; l'augmentation de la température du moule et de la température de fusion pour améliorer la qualité de la fusion à l'état fondu aux points de convergence ; l'optimisation de la ventilation locale aux emplacements des lignes de soudure pour réduire le piégeage du gaz qui approfondit la visibilité des lignes de soudure ; et l'application d'une gravure de texture sur les surfaces d'apparence pour masquer visuellement les traces résiduelles des lignes de soudure par diffusion de motifs de surface.
Q3 : Les espaces d'ajustement des composants en plastique de l'imprimante ont des exigences strictes — comment la cohérence dimensionnelle est-elle maintenue ?
Les exigences d'espacement d'ajustement de l'ensemble d'imprimante nécessitent généralement des tolérances de ±0,3 mm ou plus strictes sur les composants en plastique correspondants. Les mesures de cohérence dimensionnelle comprennent : l'usinage CNC et EDM de haute précision pour les dimensions de la cavité du moule ; des protocoles complets d'inspection du premier article (FAI) et d'inspection en cours de processus avec inspection complète ou par échantillonnage des dimensions critiques ; Contrôle statistique des processus (SPC) appliqué aux paramètres clés du processus d'injection pour surveiller la dérive du processus ; et des audits dimensionnels périodiques de la cavité du moule avec une action de réparation rapide lorsqu'une usure est détectée.
Q4 : Les programmes de composants plastiques des imprimantes impliquent de nombreux outils de moulage — comment les progrès de développement simultanés sont-ils gérés ?
Pour les programmes complets de développement d'ensembles de composants en plastique d'imprimante, nous appliquons une approche de gestion de projet, produisant un calendrier de développement de moules unifié pour le client qui définit les étapes de gel de la conception, les délais d'approvisionnement en acier, les calendriers d'usinage et les plans d'essai de moules pour chaque outil. Pour les pièces dimensionnellement interdépendantes telles que les panneaux de couverture arrière et les panneaux latéraux, des essais de moulage simultanés sont programmés pour valider l'ajustement de l'assemblage, évitant ainsi les retards de vérification causés par l'achèvement décalé de l'outillage. Les clients reçoivent régulièrement des rapports d’avancement suivant l’état de développement de chaque outil de moulage.
Q5 : Les composants en plastique des imprimantes nécessitent-ils des certifications de sécurité spécifiques et comment les matériaux sont-ils alignés ?
Les imprimantes de bureau vendues sur les marchés européens nécessitent généralement une certification CE couvrant la directive basse tension (LVD) et la directive sur la compatibilité électromagnétique (CEM), les matériaux des composants en plastique étant soumis aux exigences de restriction des substances RoHS et aux exigences d'indice de résistance au feu UL94. Nous nous approvisionnons en matières premières certifiées conformément aux exigences de certification spécifiées par le client et fournissons des rapports de test de matériaux SGS, des documents de certification UL Yellow Card et des déclarations RoHS de conformité à l'expédition pour étayer la documentation de certification des produits du client.
