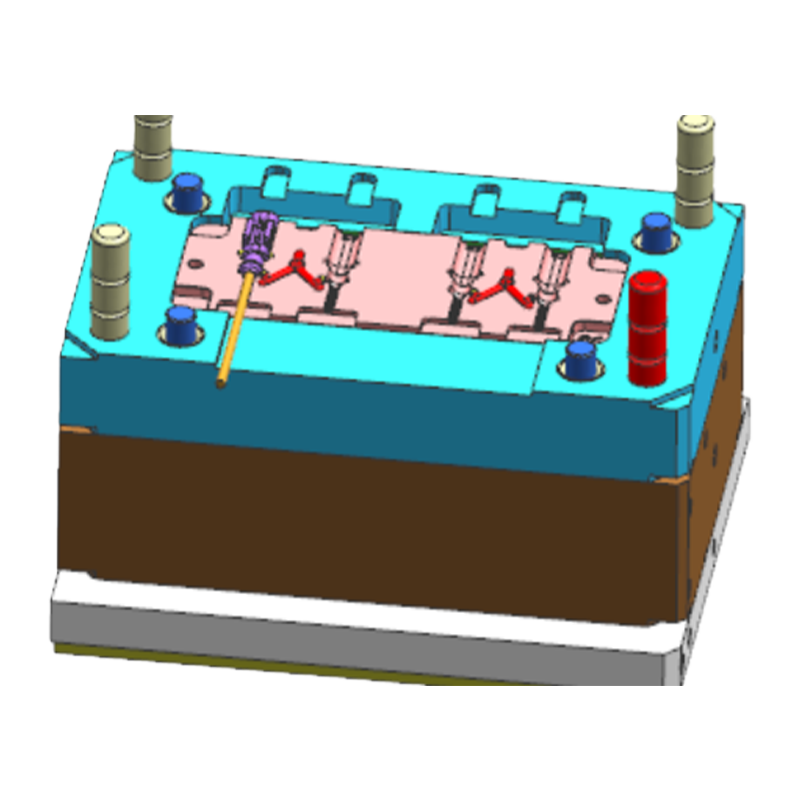

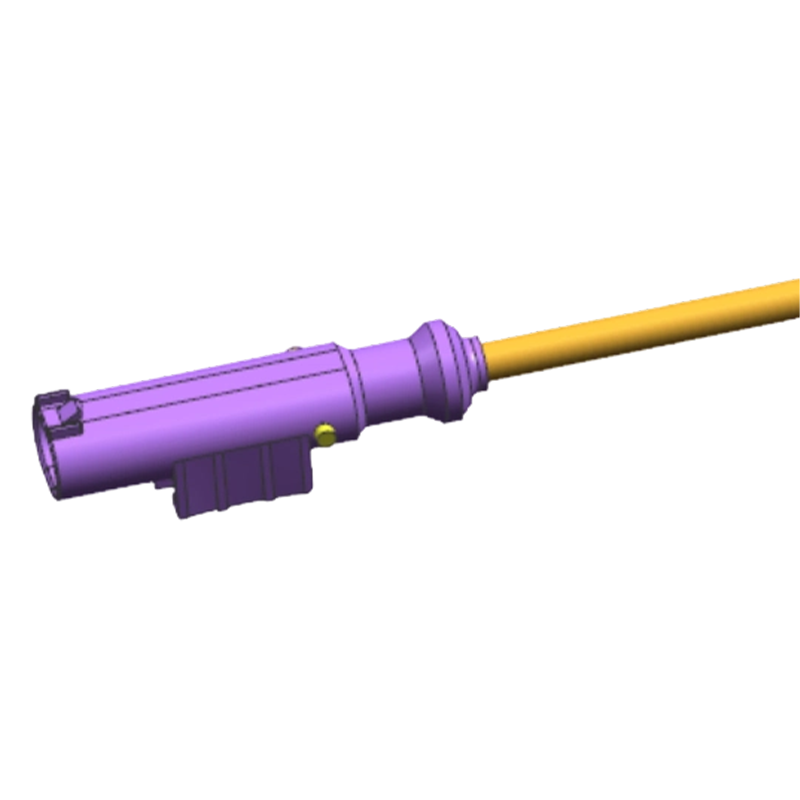

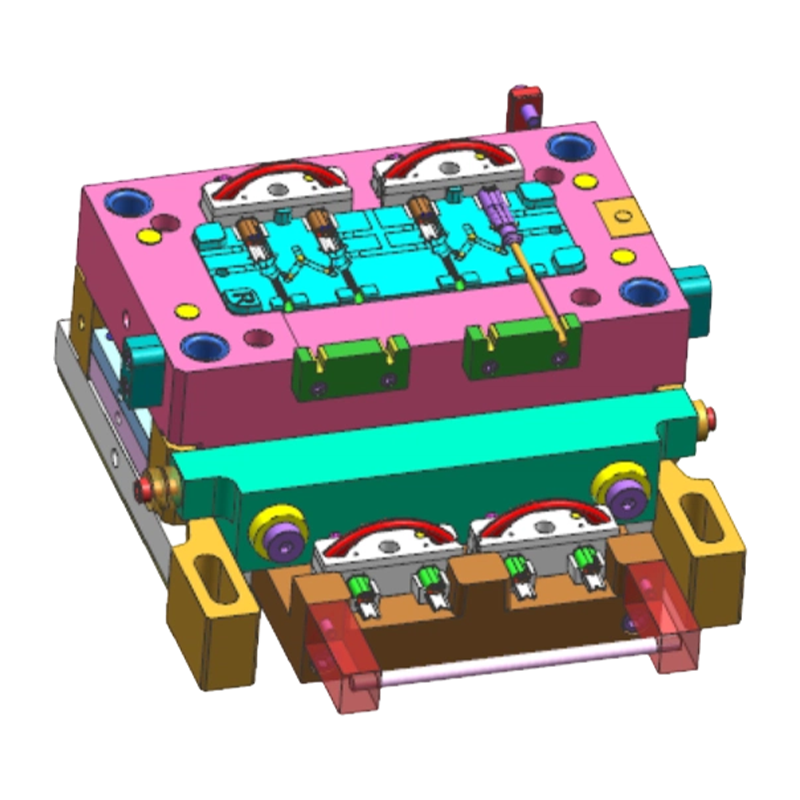

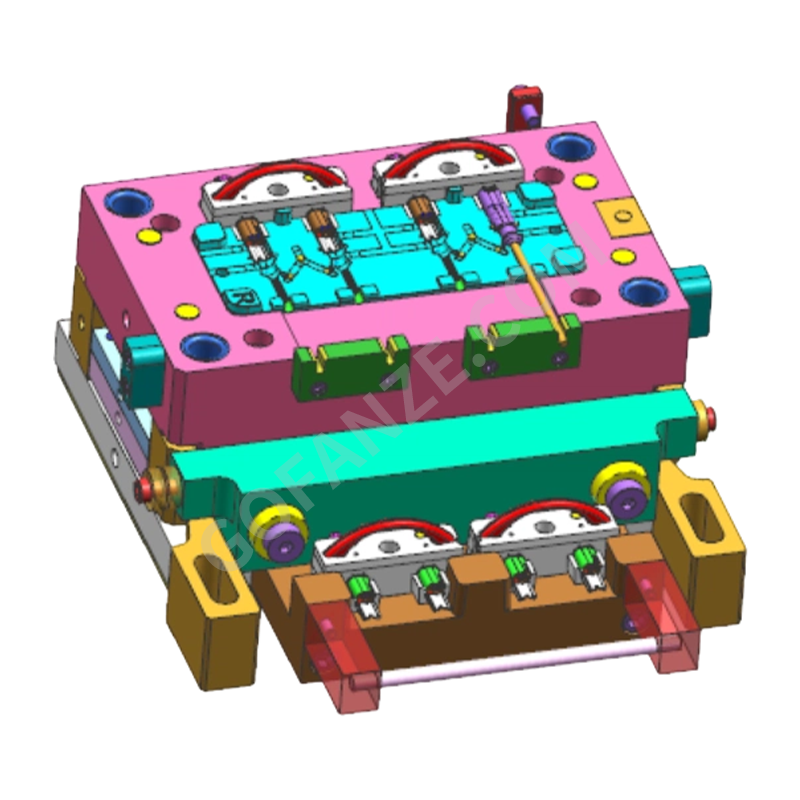

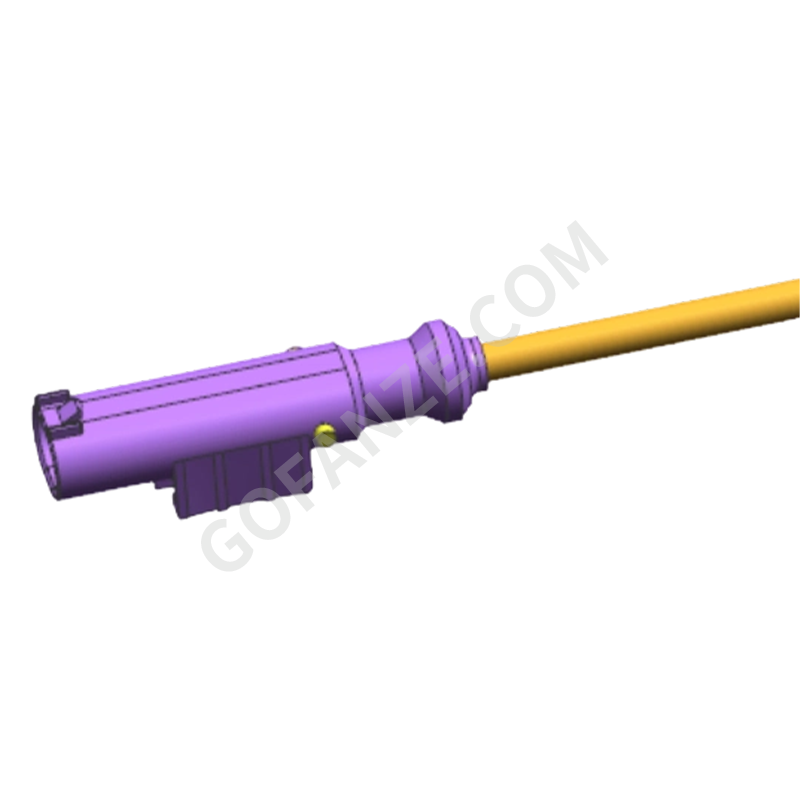

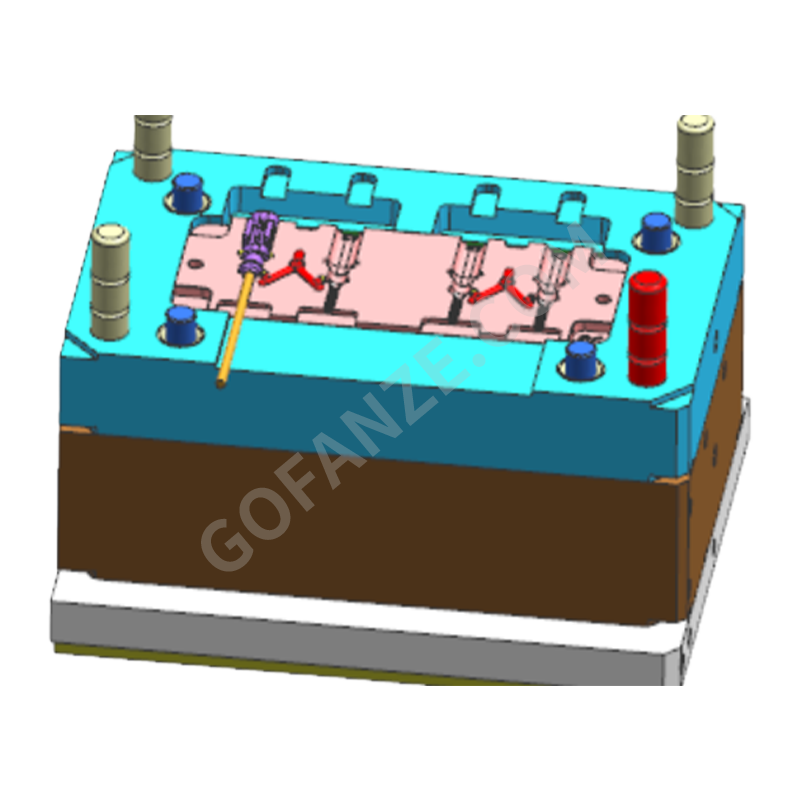

Moule d'injection de faisceau de câbles pour capteur de vitesse de roue

Avantages fondamentaux

• Capacité de moulage et d'assemblage intégrée : Tirant parti de plus de 15 ans d'expérience dans le domaine des moules en plastique, nous développons simultanément des moules de boîtier de connecteur et des processus d'assemblage, garantissant une précision dimensionnelle constante du connecteur et une force de rétention du terminal.
• Stabilité de la transmission du signal : Conçu avec des paires torsadées ou des structures de blindage pour supprimer efficacement les interférences électromagnétiques (EMI), garantissant l'intégrité du signal pour les signaux de capteur de vitesse de roue de bas niveau.
• Tolérance environnementale sévère : Les matériaux sélectionnés pour les fils et les connecteurs fonctionnent de manière fiable sur une large plage de températures (40°C à +125°C). La conception du joint atteint des indices de protection IP67 ou supérieurs contre la corrosion par l'eau, l'huile et le brouillard salin.
• Assurance de la résistance mécanique : Les boîtiers de connecteurs sont moulés par injection à partir de plastiques techniques renforcés, dotés de verrous secondaires robustes (TPA) ou de mécanismes de verrouillage intégrés pour empêcher l'arrachement des bornes dû aux vibrations du véhicule.

Caractéristiques du produit

• Moulage de connecteur de précision : Les boîtiers de connecteurs sont moulés à l'aide d'outils de haute précision, avec des tolérances dimensionnelles d'interface d'accouplement contrôlées à ±0,05 mm pour garantir un accouplement fiable avec les capteurs et les ECU.
• Sertissage et rétention des bornes : L'équipement de sertissage automatisé contrôle strictement la hauteur de sertissage et la force de traction. La force de rétention des bornes dans les connecteurs répond aux spécifications USCAR2 ou spécifiques au client.
• Conception de la structure d'étanchéité : Intègre des joints radiaux ou frontaux, généralement en silicone ou en EPDM, pour empêcher la pénétration d'humidité et de contaminants.
• Fixation et protection du harnais : Les fils sont enveloppés de ruban adhésif résistant à l'abrasion ou de tubes ondulés ; des œillets en caoutchouc sont appliqués aux points de flexion critiques pour résister à l'impact de la pierre et à la fatigue de flexion à long terme.
• Conformité environnementale : Les matériaux d’isolation et de connecteur des fils sont conformes aux réglementations RoHS, REACH et autres réglementations environnementales.

Applications

Ce produit est largement utilisé pour la détection de la vitesse des roues dans divers véhicules de tourisme et commerciaux. Il connecte principalement des capteurs de vitesse de roue actifs ou passifs à des modules de contrôle ABS/ESC, adaptés aussi bien aux véhicules à carburant traditionnels qu'aux véhicules à énergie nouvelle.

Problèmes et solutions courants

• Problème: Bruit de signal ou interruption pendant la transmission.
  Solution: Vérifiez la continuité de la mise à la terre du blindage ; optimisez le pas de torsion du fil pour une meilleure immunité EMI ; assurez-vous que la résistance de contact entre les bornes et les broches du capteur/ECU est inférieure aux limites spécifiées.
• Problème: Désengagement du connecteur dû aux vibrations du véhicule.
  Solution: Intégrez des fonctionnalités TPA (Terminal Position Assurance) ou CPA (Connector Position Assurance) dans la conception du connecteur ; inspectez l'intégrité du moulage des loquets de verrouillage des bornes.
• Problème: Durcissement ou fissuration du conduit du harnais à basse température.
  Solution: Sélectionnez des matériaux de conduit adaptés aux basses températures (par exemple, 40°C) ; optimisez l'épaisseur de la paroi du conduit pour réduire les points de concentration de contraintes.

Considérations importantes

• Éloignez le harnais des sources de chaleur élevées (par exemple, les tuyaux d'échappement) et des pièces mobiles ; assurez-vous que les clips de fixation sont espacés de manière appropriée pour éviter l'affaissement et les vibrations du harnais.
• Lors de l'installation du connecteur, assurez-vous qu'un « clic » audible est entendu depuis le mécanisme de verrouillage et tirez doucement vers l'arrière pour confirmer un accouplement sécurisé.
• Inspectez régulièrement la gaine extérieure du harnais pour détecter toute usure, en particulier aux points passant par des bords tranchants ou des trous du corps.

Q: 10. Si je souhaite développer un produit contenant des pièces moulées par injection, quel type d’assistance pouvez-vous m’apporter ?

Nous pouvons fournir un support complet allant de l'examen du développement de produits et de la conception structurelle à la fabrication de moules, au moulage par injection en volume, à l'impression et à l'assemblage. Nous pouvons collaborer avec les clients dès les premières étapes du développement de produits pour optimiser les conceptions afin de réduire les coûts et d'améliorer la fabricabilité.

Q: 9.Quelle est la politique qualité de l'entreprise ?

L'entreprise adhère toujours à la politique de qualité « Précision, Haute Efficacité, Forgeage de la Qualité » et s'engage à fournir aux clients des services de haute qualité grâce à une technologie de pointe et une excellente équipe de direction.

Q: 8.Quels sont vos avantages concurrentiels par rapport aux autres entreprises de moulage ?

Nos avantages résident dans la combinaison de la technologie de moulage de précision de Singapour, d'équipements de production avancés (machines de moulage CNC et par injection importées à grande échelle), d'un processus de production complet à guichet unique (de la conception à l'assemblage) et d'un système de gestion de la qualité strict certifié par la norme IATF 16949.

Q: 7.Qui sont vos principaux clients et vers quelles régions les produits sont-ils exportés ?

Nous avons établi de bonnes relations de coopération avec des entreprises renommées, notamment Land Rover et Triumph Motorcycles au Royaume-Uni, les bornes de recharge nationales SAIC, Changan, ABB et Tiger Corporation au Japon. Nos produits sont exportés vers des pays comme le Japon, l’Europe et les États-Unis.

Q: 5. Quelles certifications du système qualité l'entreprise a-t-elle obtenues ?

L'entreprise a obtenu la certification du système qualité IATF 16949, garantissant que la qualité de nos produits dans les secteurs automobile et industriel répond aux normes internationales.

Q: 6.Dans quels domaines les produits de l’entreprise sont-ils principalement appliqués ?

Nos produits sont largement utilisés, principalement dans des domaines tels que les intérieurs automobiles, les nouvelles piles de recharge d'énergie et les appareils électroménagers.

Q: 4.De quels principaux équipements de production dispose l'entreprise ?

Nous possédons plusieurs installations d'usinage de précision importées, notamment des machines de précision de marques étrangères bien connues telles que des machines-outils CNC, des machines à étincelles EDM et des machines de coupe de fils à déplacement lent. Nous disposons également d’un certain nombre d’équipements de production de moulage par injection hautes performances provenant du Japon et d’Allemagne.

Q: 3.Où se trouve actuellement l'entreprise et quelle est la taille de l'usine ?

L'entreprise a déménagé dans le parc Guigu, dans le comté de Jiashan, dans la province du Zhejiang en 2016. Actuellement, l'usine couvre une superficie de 7 000 mètres carrés, avec une superficie utilisable de 14 000 mètres carrés, et emploie environ 100 personnes.
