Pièces moulées par injection de pièces de surmoulage en plastique de précision

Spécifications du produit

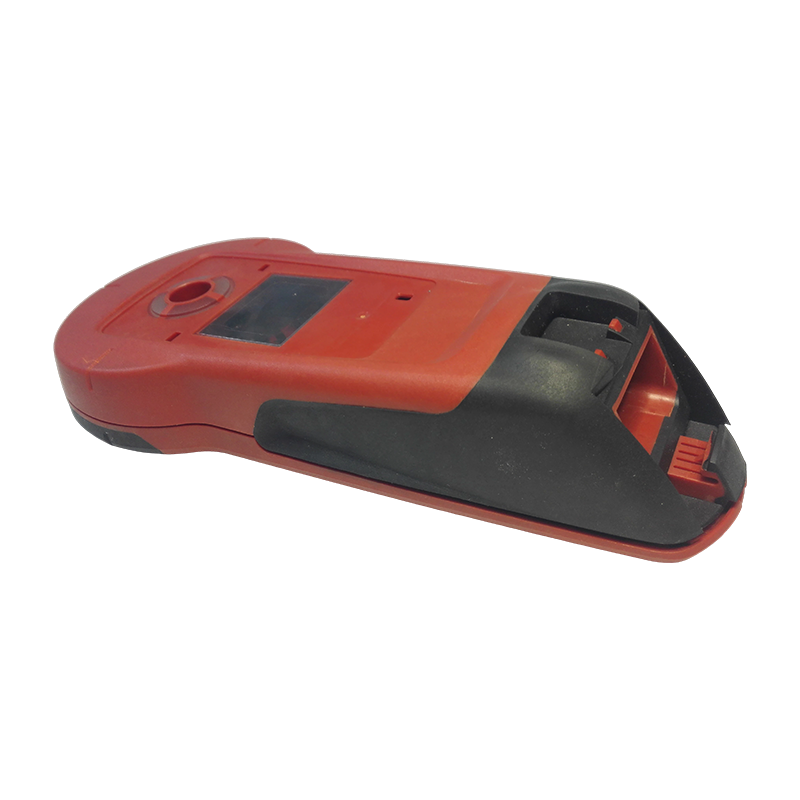

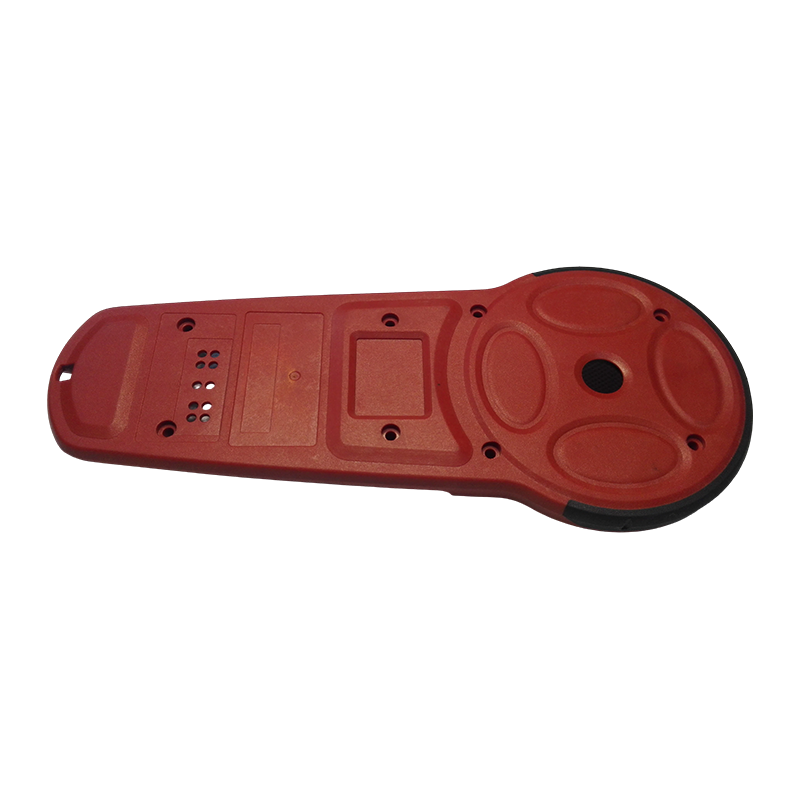

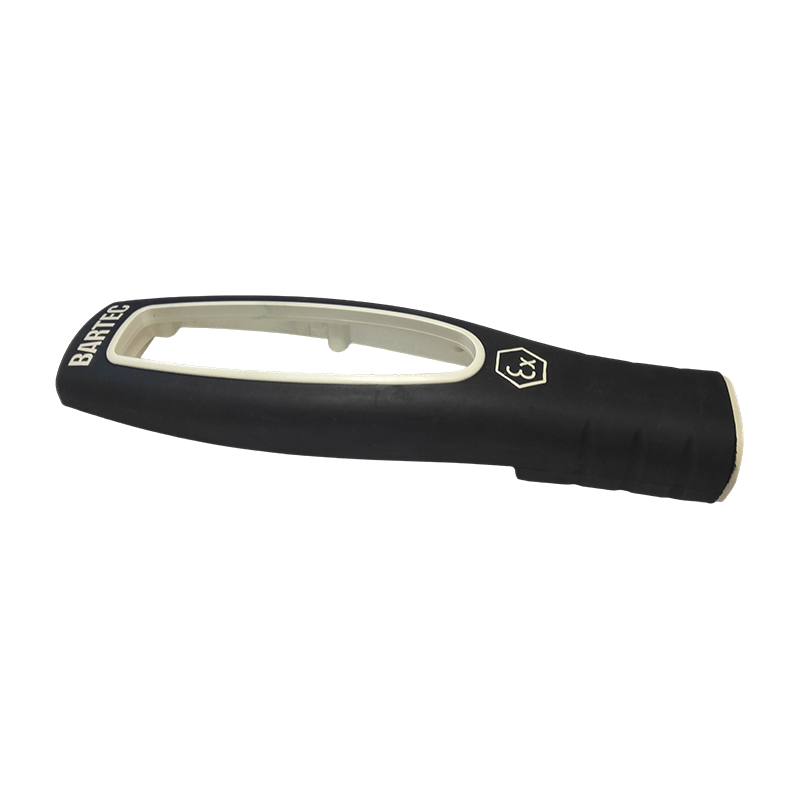

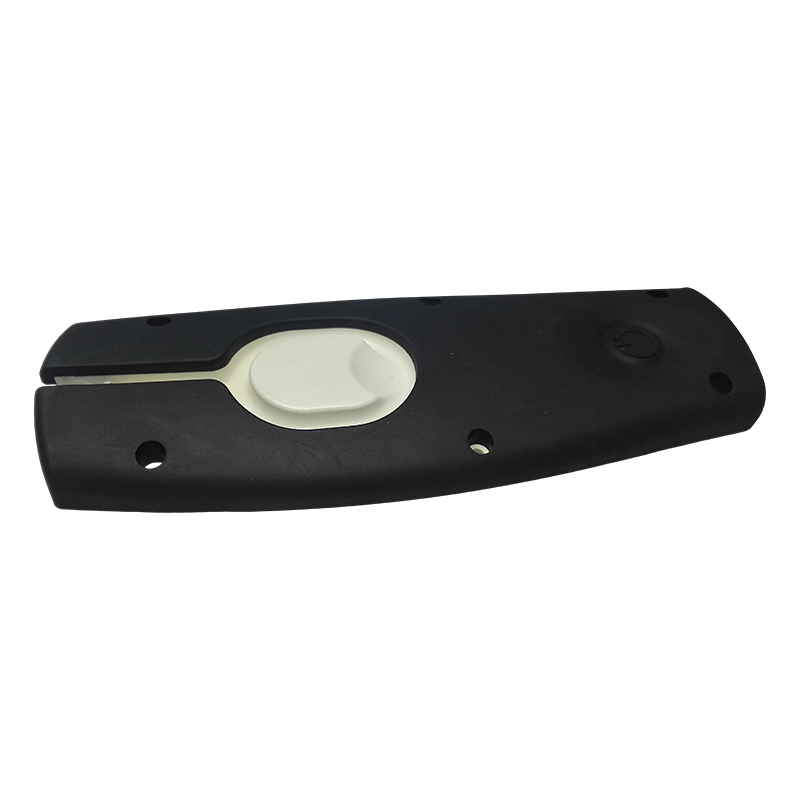

Pièces en plastique moulées et surmoulées à insertion de précision

• Types de processus : moulage par insertion, surmoulage (en deux coups ou séquentiel), moulage par injection bicolore
• Types d'inserts : emboutis métalliques, inserts filetés en laiton, broches d'électrode, sondes de capteur, bornes de câble, assemblages de PCB
• Combinaisons de matériaux : substrat rigide (ABS/PC/PA) + surmoulage souple (TPE/TPU/silicone) ; insert métallique + plastique technique (PP/PA/POM)
• Précision de positionnement des inserts : tolérances de positionnement selon les spécifications de dessin ; inserts de positionnement critiques contrôlés à ±0,1 mm près
• Performances d'étanchéité : interface surmoulée capable de répondre aux exigences de test d'étanchéité pneumatique ou liquide spécifiées par le client ; conception structurelle de classe de protection IP prise en charge
• Finition de surface : texture antidérapante, grain de cuir ou finition lisse disponible sur les surfaces surmoulées souples selon les exigences du client
• Procédés secondaires : assemblage de composants, tests de fonctions électriques et support de tests de fuite/pression disponibles

Connecteurs multidirectionnels en plastique

• Types de connecteurs : Connecteurs de collecteur à quatre voies transversales de type T, à té de type Y et à ports multiples ; combinaisons droites et coudées disponibles sur mesure
• Matériaux compatibles : PP, POM, PA66, PVDF, PE — sélectionnés en fonction du type de support, de la température de fonctionnement et des exigences de pression
• Normes d'interface : Filetage métrique (Mseries), filetage de tuyau NPT, BSP et interfaces de connexion rapide par insertion prises en charge
• Indice de pression : En fonction du matériau et de la conception de l'épaisseur de la paroi ; connecteurs standard évalués à 0,5–1,6 MPa
• Méthodes d'étanchéité : Joint de rainure de forage, joint de face conique, joint de face plat — conçu selon les exigences du système de canalisation
• Tolérance dimensionnelle : Interfaces filetées et surfaces d'étanchéité selon les normes ISO/DIN ; contrôle de tolérance strict disponible
• Couleur et marquage : Couleur de résine naturelle ou moulage de couleur spécifiée pris en charge ; marquages de direction d'écoulement et caractères de spécification disponibles sous forme de caractéristiques moulées dans le moule

Domaines d'application

Pièces moulées et surmoulées à insertion de précision :

• Connecteurs de faisceau de câbles automobiles, fiches de capteurs et composants surmoulés de l'interface ECU
• Poignées d'instruments chirurgicaux pour dispositifs médicaux, pistons de seringues et boîtier d'équipement de diagnostic in vitro pour pièces surmoulées
• Équipement de contrôle industriel utilisant des boutons, des poignées et des composants structurels surmoulés
• Connecteurs de câbles de données électroniques grand public, prises pour écouteurs et pièces surmoulées pour bornes de chargeur
• Poignées d'outils électriques, boutons de commutation et composants portables antidérapants

Connecteurs multidirectionnels en plastique :

• Systèmes de canalisations de fluides industriels (division et fusion des flux de gaz et de liquide)
• Conduites de liquide de refroidissement automobile, systèmes CVC et connecteurs de canalisations AdBlue (solution d'urée)
• Lignes de perfusion de dispositifs médicaux, systèmes de dialyse et connecteurs de circuits pneumatiques de ventilateur
• Connecteurs de distribution de débit pour système d'irrigation goutte à goutte agricole
• Équipement de purification d'eau, distributeurs d'eau et connecteurs de canalisation du système d'osmose inverse RO
• Équipements de traitement de semi-conducteurs et de produits chimiques, connecteurs de canalisations de fluides de haute pureté (qualité PVDF)

FAQ et considérations techniques

Q1 : L'interface entre les matériaux mous et durs dans les pièces surmoulées est sujette au délaminage — comment la force de liaison est-elle assurée ?
La force de liaison à l'interface matériau souple-dur est influencée par la compatibilité des matériaux, la conception de la géométrie de l'interface et les paramètres du processus. Les mesures visant à améliorer la force de liaison comprennent : la conception d'éléments de verrouillage mécanique sur le substrat (tels que des contre-dépouilles, des trous traversants et des rainures) pour compléter l'adhérence physique ; la sélection de qualités de matériaux surmoulés avec une compatibilité chimique établie avec le substrat (comme le TPE associé à l'ABS) ; et l'optimisation de la température d'injection et de la vitesse de remplissage pour assurer un mouillage adéquat de l'interface du substrat par le matériau surmoulé. Pour les pièces ayant des exigences d'étanchéité pneumatique ou étanche aux liquides, la géométrie d'étanchéité de l'interface doit être incorporée au stade de la conception du produit et validée par des tests d'étanchéité après des essais de moulage.
Q2 : Les inserts métalliques se déplacent ou s'inclinent après le surmoulage — comment cela est-il résolu ?
Le déplacement de l'insert est généralement causé par une précision insuffisante du mécanisme de localisation du moule ou par une pression d'injection excessive agissant sur l'insert. Les contre-mesures comprennent : l'optimisation de la tolérance d'ajustement entre les broches de positionnement de l'insert de moule et les caractéristiques de l'insert pour assurer un positionnement stable après la fermeture du moule ; le positionnement des portes pour répartir uniformément l'impact de la pression d'injection autour de l'insert ; et pour les inserts minces tels que les broches d'électrode, l'incorporation de structures de support auxiliaires dans le moule pour empêcher la déflexion sous les forces d'écoulement d'injection.
Q3 : Les connecteurs multivoies en plastique développent des fuites en service — quelles en sont les causes courantes ?
Les fuites proviennent généralement d'un ou plusieurs des éléments suivants : écarts dimensionnels de la surface d'étanchéité en dehors de la plage de tolérance d'ajustement ; décalage du pas de filetage ou de la forme du filetage entre le connecteur et le raccord correspondant ; vides internes ou défauts de porosité dans la pièce moulée affectant l'intégrité de la paroi ; ou gonflement et déformation du matériau causés par une incompatibilité entre le matériau sélectionné et le support transporté. Des services de tests de pression (hydrostatiques ou pneumatiques) sont disponibles avant l'expédition, effectués selon la pression d'essai et le temps de maintien spécifiés par le client, pour vérifier la fiabilité de l'étanchéité sur tous les lots de production.
Q4 : Les dimensions de l'interface du connecteur multivoies doivent être conformes à des normes internationales spécifiques — comment cela est-il confirmé ?
Avant le début du développement du moule, le client doit fournir la norme d'interface applicable (telle que les filetages de tuyaux ISO 228, DIN 2999, NPT selon ANSI B1.20.1) ainsi que des échantillons de référence ou des dessins de raccords ou de connecteurs correspondants. Les noyaux de filetage et les surfaces d'étanchéité du moule sont conçus selon la norme spécifiée, et des rapports d'inspection de la jauge de filetage et une vérification de l'assemblage des composants d'accouplement sont fournis au stade de l'échantillon T1 pour confirmer la conformité dimensionnelle de l'interface.
Q5 : Les pièces moulées par insertion impliquent des fonctions électriques — comment l'oxydation ou la contamination des inserts métalliques est-elle empêchée pendant le moulage ?
Les inserts métalliques, en particulier le cuivre et l'aluminium, présentent un risque d'oxydation sous les températures élevées du processus de moulage par injection, ce qui peut affecter les performances ultérieures du contact électrique. Les mesures comprennent : le nettoyage de surface des inserts avant le chargement dans le moule pour éliminer la contamination par l'huile et les couches d'oxyde existantes ; contrôler la température du moule et le temps de cycle pour minimiser l'exposition des inserts à des températures élevées ; et pour les inserts électriques de précision, le nickelage ou l'étamage sur les surfaces des inserts pour améliorer la résistance à l'oxydation. Lorsque des exigences spécifiques en matière de performances électriques s'appliquent, des tests de continuité ou des tests de résistance d'isolement peuvent être effectués avant l'expédition.

Q: 10. Si je souhaite développer un produit contenant des pièces moulées par injection, quel type d’assistance pouvez-vous m’apporter ?

Nous pouvons fournir un support complet allant de l'examen du développement de produits et de la conception structurelle à la fabrication de moules, au moulage par injection en volume, à l'impression et à l'assemblage. Nous pouvons collaborer avec les clients dès les premières étapes du développement de produits pour optimiser les conceptions afin de réduire les coûts et d'améliorer la fabricabilité.

Q: 9.Quelle est la politique qualité de l'entreprise ?

L'entreprise adhère toujours à la politique de qualité « Précision, Haute Efficacité, Forgeage de la Qualité » et s'engage à fournir aux clients des services de haute qualité grâce à une technologie de pointe et une excellente équipe de direction.

Q: 8.Quels sont vos avantages concurrentiels par rapport aux autres entreprises de moulage ?

Nos avantages résident dans la combinaison de la technologie de moulage de précision de Singapour, d'équipements de production avancés (machines de moulage CNC et par injection importées à grande échelle), d'un processus de production complet à guichet unique (de la conception à l'assemblage) et d'un système de gestion de la qualité strict certifié par la norme IATF 16949.

Q: 7.Qui sont vos principaux clients et vers quelles régions les produits sont-ils exportés ?

Nous avons établi de bonnes relations de coopération avec des entreprises renommées, notamment Land Rover et Triumph Motorcycles au Royaume-Uni, les bornes de recharge nationales SAIC, Changan, ABB et Tiger Corporation au Japon. Nos produits sont exportés vers des pays comme le Japon, l’Europe et les États-Unis.

Q: 5. Quelles certifications du système qualité l'entreprise a-t-elle obtenues ?

L'entreprise a obtenu la certification du système qualité IATF 16949, garantissant que la qualité de nos produits dans les secteurs automobile et industriel répond aux normes internationales.

Q: 6.Dans quels domaines les produits de l’entreprise sont-ils principalement appliqués ?

Nos produits sont largement utilisés, principalement dans des domaines tels que les intérieurs automobiles, les nouvelles piles de recharge d'énergie et les appareils électroménagers.

Q: 4.De quels principaux équipements de production dispose l'entreprise ?

Nous possédons plusieurs installations d'usinage de précision importées, notamment des machines de précision de marques étrangères bien connues telles que des machines-outils CNC, des machines à étincelles EDM et des machines de coupe de fils à déplacement lent. Nous disposons également d’un certain nombre d’équipements de production de moulage par injection hautes performances provenant du Japon et d’Allemagne.

Q: 3.Où se trouve actuellement l'entreprise et quelle est la taille de l'usine ?

L'entreprise a déménagé dans le parc Guigu, dans le comté de Jiashan, dans la province du Zhejiang en 2016. Actuellement, l'usine couvre une superficie de 7 000 mètres carrés, avec une superficie utilisable de 14 000 mètres carrés, et emploie environ 100 personnes.
