Comment sont fabriqués les moules d’injection de pièces en plastique pour intérieurs d’automobiles : la séquence

Chaque moule intérieur, quel que soit le programme du véhicule, suit la même séquence : revue de la conception des pièces, disposition du moule, préparation de l'acier, usinage CNC et EDM, banc et assemblage, polissage et texturation, puis essai et libération dimensionnelle. La commande n'est pas facultative ; chaque étape s’appuie sur la précédente.

Un grand moule intérieur tel que le moule d'injection de cadre de tableau de bord cela prend généralement douze à dix-huit semaines entre le lancement de la conception et la première production des pièces. Un composant plus petit, tel qu'un support de changement de vitesse ou un cache de haut-parleur, peut être livré en huit à dix semaines.

Fournisseurs de moulage par injection de cadre de tableau de bord en gros, entreprise, exportateur Fanze T&M (Jiashan) Co., Ltd. est un fournisseur chinois de moulage par injection de cadre de tableau de bord en gros, une entreprise, un exportateur, cette ligne de produits sp... Voir le produit →

La conception pour la fabrication commence par la géométrie de la pièce

Un moule ne peut pas être construit à partir du seul dessin de la pièce. L'équipe d'outillage effectue d'abord une revue de conception pour la fabrication qui vérifie les angles de dépouille, la cohérence de l'épaisseur des parois, la position des portes et les points d'éjection. Les pièces intérieures sont impitoyables : un mur vertical non dessiné peut rendre l'éjection impossible, une section localement épaisse peut créer des marques d'enfoncement et une porte mal placée peut laisser des lignes de soudure exactement là où le client les verra. La phase DFM doit également verrouiller la taille de l'acier du moule, la disposition des canaux chauds et le temps de cycle cible. Les décisions relatives aux matériaux et à la géométrie sont traitées plus en détail dans notre guide sur Principes de conception des moules d'injection de pièces en plastique intérieures d'automobile et sélection des matériaux .

Disposition de la porte, du canal et du refroidissement

Les systèmes à canaux chauds sont standard dans l'outillage intérieur automobile car ils permettent un déclenchement précis et multipoint tout en éliminant les canaux froids de la pièce moulée. Le refroidissement est tout aussi décisif. Les canaux ont généralement un diamètre de 8 à 12 mm et sont positionnés à environ deux diamètres de canal de la paroi de la cavité. Une disposition de refroidissement bien équilibrée raccourcit le temps de cycle et empêche la déformation des pièces longues telles que le moule d'injection de support de pile centrale , où une évacuation inégale de la chaleur se traduit directement par une torsion et une courbure.

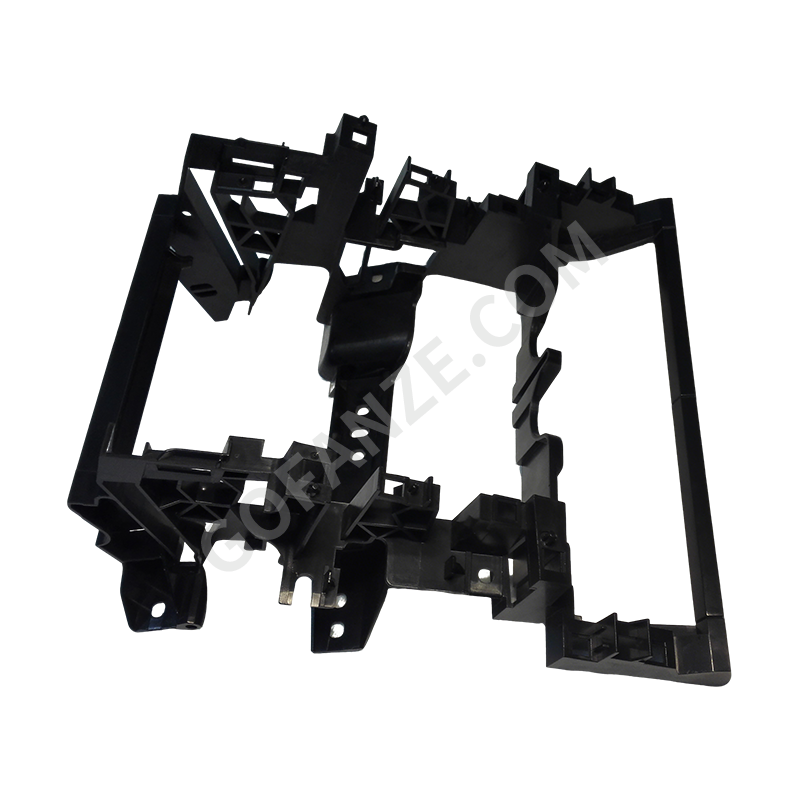

Fournisseurs de moulage par injection de support de pile centrale en gros, entreprise, exportateur Fanze T&M (Jiashan) Co., Ltd. est un fournisseur chinois de moulage par injection de support de pile centrale en gros, une entreprise, un exportateur, le soutien-gorge de console centrale... Voir le produit →

Glissières, élévateurs et actions internes

Un moule intérieur moderne s’ouvre rarement comme un simple outil à deux plaques. Les contre-dépouilles sur la pièce (clips de montage, clips, persiennes de ventilation et mécanismes de boîtier amortis) nécessitent des glissières et des élévateurs. Les glissières se déplacent perpendiculairement à la direction d'ouverture, entraînées par des broches coudées ou des vérins hydrauliques. Les élévateurs gèrent les contre-dépouilles internes et libèrent la pièce à mesure que le système d'éjection se déplace. Le nombre d'actions influence non seulement le prix de l'outil mais également le calendrier de maintenance, car chaque composant en mouvement est une source potentielle de bavure ou d'usure.

La sélection de l'acier détermine la durée de vie de l'outil et la qualité de la surface

Les moules intérieurs automobiles effectuent de longues campagnes de production, de sorte que le choix de l'acier pour moules est effectué avant le début de la découpe. L'acier de type P20 pré-durci à environ 36-40 HRC est courant pour les séries courtes et moyennes, tandis que le H13 durci à 48-52 HRC est spécifié pour les outils à grand volume ou les résines chargées de verre. Pour les cavités qui doivent accepter une gravure à grains fins ou un polissage miroir, l'acier à outils de type inoxydable est préféré car il résiste à la corrosion causée par l'eau de refroidissement et les gaz de moulage.

Acier creux pour surfaces de classe A

La face visible de la pièce — le panneau que le conducteur voit sous le pare-brise ou sur la console — est constituée par l'acier creux. Cette surface nécessite un degré de polissage défini, généralement SPI A-2 ou plus fin, avant d'appliquer une texture de grain chimique. Toute porosité ou marque de meulage dans la cavité se répète sur chaque pièce moulée.

Composants d'acier et d'usure

La moitié centrale du moule porte la géométrie intérieure : nervures, bossages et points de fixation. Ce côté prend plus de force d'éjection et voit le plus de contact avec les composants en mouvement. Des inserts résistants à l'usure et des plaques d'usure trempées sont placés là où l'acier coulissant rencontre l'acier, et c'est également là que l'équipe de maintenance s'occupera en premier après qu'un outil ait exécuté plusieurs centaines de milliers de cycles.

Usinage de précision du noyau et de l'empreinte

L'usinage commence par un fraisage grossier qui élimine la majeure partie du matériau, puis passe à la finition à grande vitesse de la surface 3D. Trois processus d'usinage représentent presque toutes les caractéristiques intérieures du moule.

Lors de la découpe par électrode et de la finition EDM, la géométrie de la pièce est transférée dans l'acier trempé avec un niveau de répétabilité que la découpe mécanique seule ne peut offrir. La fine pile de persiennes d'un moule d'injection de pièces en plastique d'évent de climatisation automobile , par exemple, est normalement fini par EDM car les fentes des lames sont trop étroites pour une fraise en bout et trop tranchantes pour une cavité polie de manière conventionnelle.

Fournisseur de moulage par injection de pièces en plastique d'évent de climatisation automobile en gros Fanze T&M (Jiashan) Co., Ltd. est un fournisseur chinois de moulage par injection de pièces en plastique pour évents de climatisation automobile, entreprise, exportation en gros... Voir le produit →

Assemblage, banc et traitement de surface

C'est sur le banc que les composants usinés deviennent un outil de travail. Les installateurs font correspondre le noyau et la cavité, règlent les jeux de glissement, alignent les broches d'éjection et ajustent la ligne de joint jusqu'à ce qu'elle se ferme sans décalage visible. Sur une pièce intérieure, même un pas de plan de joint de 0,05 mm suffit à générer des plaintes sur un panel bien en vue.

Après l'ajustement, la cavité est polie selon le grade SPI spécifié et, si nécessaire, gravée chimiquement pour produire un grain de cuir ou une texture brossée. La texturation se fait après le polissage car le processus de gravure ne modifie que la couche supérieure de l'acier. Cette combinaison de polissage et de gravure donne aux garnitures intérieures leur aspect cohérent sur des milliers de pièces moulées.

Essai de moule, validation dimensionnelle et libération

Le moule fini est monté sur une machine de moulage par injection à l’échelle de la production pour essai. La température de fusion, la vitesse d'injection, la pression de maintien et le temps de refroidissement varient de manière contrôlée pour trouver une fenêtre de processus qui fournit un poids de pièce uniforme, sans tirs courts et sans flash. Des essais à courte dose avec la résine réelle montrent le front d'écoulement et confirment le comportement de la vanne et de la ventilation avant d'évaluer des injections complètes.

Chaque pièce d'essai est mesurée par rapport au modèle CAO, généralement par CMM ou par balayage en lumière blanche. Les points de montage intérieurs ont souvent des tolérances de ±0,05 mm ou plus , car la pièce doit s'accoupler avec des composants voisins selon une séquence d'assemblage fixe. Lorsque les dimensions critiques restent stables sur plusieurs séries consécutives, le moule est approuvé pour la production en série.

Pour les acheteurs évaluant les outils de tableau de bord, les critères d'acceptation décrits dans notre guide pour choisir le moulage par injection plastique intérieur automobile pour les programmes de tableaux de bord expliquer ce qu'il faut vérifier dans les pièces d'essai, de la répartition de l'épaisseur des parois à la qualité de la surface.

Ce qu'un fournisseur de moules devrait apporter à un programme d'intérieur

Un moule intérieur n’est pas une marchandise ; c'est un actif à long terme qui détermine le coût des pièces pendant des années. Le fournisseur doit être en mesure de démontrer Certification IATF 16949 , usinage en interne avec capacité CNC, EDM et coupe à fil, et expérience pratique dans la même catégorie de composants. Fanze T&M, un constructeur et mouleur de moules opérant depuis 2005 à Jiashan, en Chine, combine précisément cette structure : revue du développement de produits, conception de moules, fabrication de moules, moulage par injection, impression et assemblage post-moulage dans une seule installation. Cette combinaison raccourcit les boucles de correction car l'équipe qui découpe la cavité effectue également les essais de moulage et voit les pièces dans les conditions de production.

Lorsque vous comparez les fournisseurs, recherchez des pièces de référence déjà utilisées dans la même famille de plastiques – PP chargé pour les grands supports intérieurs, PC/ABS pour les garnitures décoratives, PA66 pour les supports structurels – et une procédure de libération documentée qui couvre les rapports dimensionnels, les certifications des matériaux et les paramètres de processus. Un outil qui a fait ses preuves avec la résine de production réelle vaut plus qu'un outil qui a simplement été découpé CNC selon le fichier CAO. Les principales qualifications à vérifier sont :

1. Certification IATF 16949 and a documented quality system.
2. Capacités internes de CNC, d'EDM et de coupe à fil au lieu d'un usinage entièrement externalisé.
3. Pièces de référence éprouvées dans la même famille de résines et de complexité similaire.
4. Une procédure de validation qui comprend des rapports dimensionnels, des certificats de matériaux et des paramètres de processus.

Pour une vision plus large de la façon dont la conception des pièces et les décisions de fabrication interagissent, le pièces en plastique injectées guide complet de conception et de fabrication est une référence utile lors de la planification initiale du projet.
